    ASME B16.5 Inch Stud Bolts Dimensions

    Standard stud bolts used in flange assemblies for piping systems and pressure vessels

    ASME B16.5 Inch Stud Bolts Dimension Standard define standard lengths, diameters, and threading used in flange connections across piping systems, ensuring leak-proof and secure fastening.

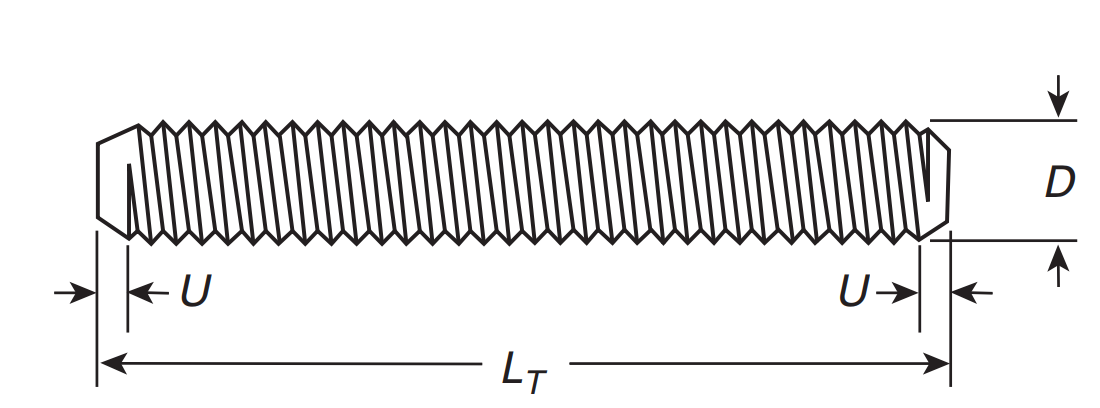

    Continuous And Double End Stud

    ASME B16.5 Stud Bolts Dimensions (Inch)

    Nominal Size Diameter, D Chamfered Thread Distance, U
    UNC Threads UNF Threads 8UN Threads
    Min. Max. Min. Max. Min. Max.
    1/4 0.2500 0.050 0.100 0.036 0.071 … …
    5/16 0.3125 0.056 0.111 0.042 0.083 … …
    3/8 0.3750 0.063 0.125 0.042 0.083 … …
    7/16 0.4375 0.072 0.143 0.050 0.100 … …
    1/2 0.5000 0.077 0.154 0.050 0.100 … …
    9/16 0.5625 0.084 0.167 0.056 0.111 … …
    5/8 0.6250 0.091 0.182 0.056 0.111 … …
    3/4 0.7500 0.100 0.200 0.063 0.125 … …
    7/8 0.8750 0.111 0.222 0.072 0.143 … …
    1 1.0000 0.125 0.250 0.084 0.167 … …
    1 1/8 1.1250 0.143 0.286 0.084 0.167 0.125 0.250
    1 1/4 1.2500 0.143 0.286 0.084 0.167 0.125 0.250
    1 3/8 1.3750 0.167 0.333 0.084 0.167 0.125 0.250
    1 1/2 1.5000 0.167 0.333 0.084 0.167 0.125 0.250
    1 5/8 1.6250 … … … … 0.125 0.250
    1 3/4 1.7500 0.200 0.400 … … 0.125 0.250
    1 7/8 1.8750 … … … … 0.125 0.250
    2 2.0000 0.222 0.444 … … 0.125 0.250
    2 1/4 2.2500 0.222 0.444 … … 0.125 0.250
    2 1/2 2.5000 0.250 0.500 … … 0.125 0.250
    2 3/4 2.7500 0.250 0.500 … … 0.125 0.250
    3 3.0000 0.250 0.500 … … 0.125 0.250
    3 1/4 3.2500 0.250 0.500 … … 0.125 0.250
    3 1/2 3.5000 0.250 0.500 … … 0.125 0.250
    3 3/4 3.7500 0.250 0.500 … … 0.125 0.250
    4 4.0000 0.250 0.500 … … 0.125 0.250

    ASME B16.5 Stud Bolts Length Tolerances (Inch)

    Range, LT Tolerances
    From ¾ through 2½ ±0.04
    Over 2½ through 4 ±0.08
    Over 4 through 8 ±0.10
    Over 8 through 16 ±0.12
    Over 16 ±0.18
